摘要：環境障涂層體系中 Si 粘結層的制備工藝對涂層性能有重要影響，性能良好的 Si 粘結層可以有效提高環境障涂層與 SiC 復合材料結合強度和改善涂層與基體熱膨脹的匹配程度。本文主要研究 Si 粘結層的制備工藝對涂層組織及性能的影響，采用大氣等離子噴涂技術在 SiC 基片上制備 Si 粘結層，研究噴涂電流對 Si 粘結層表面粗糙度、相組成與形貌、與基體的結合強度和硬度的影響。綜合分析發現，噴涂電流為 400 A 時，顆粒熔融狀態良好，涂層表面粗糙度 Ra 為 (3.15±0.35) μm，截面孔隙率為 4.9%，涂層結合優于其他三組工藝，其平均結合強度值為 16 MPa。
關鍵詞：大氣等離子噴涂；Si 粘結層；結合強度；表面粗糙度
先進航空動力系統被譽為現代工業“ 皇冠上的明珠” ， 新材料是航空渦輪發動機技術進步的重要基礎。連續纖維增強碳化硅陶瓷基復合材料(SiCf/SiC, CMC) 具有低密度、 優異的高溫力學性境惡劣。在高溫氧化氣氛中，SiC 陶瓷的表面生成致密的 SiO2 防護層，當高溫氧化氣氛中存在水蒸氣時，SiO2 會與水蒸氣發生反應生成揮發的 Si(OH)4，加速 SiC 陶瓷的腐蝕。因此考慮到航空發動機的復雜工況和高溫水氧腐蝕， 為了保證 SiC 陶瓷材料的長期使用，需要對 SiC 陶瓷基熱端部件表面進行防護處理。環境障涂層 (Environmental Barrier Coatings, EBCs) 是指在發動機熱端結構件表面的防護涂層， 在復合材料部件與惡劣服役環境間設立一道屏障，保障復合材料部件長壽命服役的高可靠性。
經過多年的研究與探索， 稀土硅酸鹽材料是最具應用前景的環境障涂層陶瓷面層材料。典型環境障涂層由稀土硅酸鹽面層和 Si 粘結層構成。Si 粘結層可以起到阻止碳化硅陶瓷基體氧化、 提高碳化硅陶瓷基體與環境障涂層的結合強度， 改善涂層與基體的熱膨脹匹配程度的作用。大氣等離子噴涂 (Atmospheric Plasma Spray,APS) 被廣泛用于環境障涂層的制備， Si 粘結層的制備工藝尚缺乏系統研究。本文主要研究 Si 粘結層的制備及表征， 采用 APS 技術在燒結 SiC 基片上制備 Si 粘結層， 研究噴涂電流對 Si 粘結層表面粗糙度、 相組成與形貌、 與基體的結合強度和硬度的影響。
使用常壓燒結的 SiC 作為噴涂基片， 基片尺寸 φ25 mm× 2 mm。制備 Si 粘結層之前需要對SiC 基片表面進行噴砂處理， 選用 24 目綠碳化硅砂， 使用吸入式噴砂機（型號 RH-9080A-F，沈陽榮輝噴砂設備有限公司） 噴砂處理后，采用精密粗糙度測試儀（ 型號 JB-4C， 上海泰明光學儀器有限公司）測量 SiC 基片的表面粗糙度。
Si 粘 結 層 所 用 硅 粉 原 料 為 是 Metco 4810(Oerlikon Metco, USA)，使用激光粒度分析儀(MasterSizer 2000, Malvern, UK) 測 量 其 粒 度 分布， 硅粉顯微形貌和粒度分布如圖 1(a) 及１ (b)所 示， 其 中 D50 為 46.0 μm。Si 粘 結 層 采 用 大氣等離子噴涂技術進行制備， 等離子噴涂設備(Oerlikon Metco, MulticoatTM , Switzerland)， 噴槍(PROPLASMA HP, Saint-Gobain, France)， 噴涂的工藝參數參見表 1。

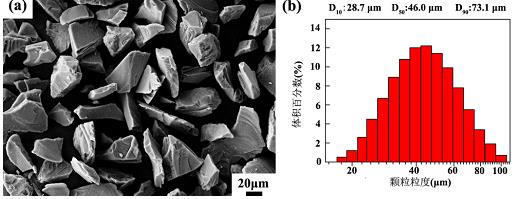

圖 1 Si 粉的顯微形貌和激光粒度分布：(a) 掃描形貌；(b) 激光粒度分布

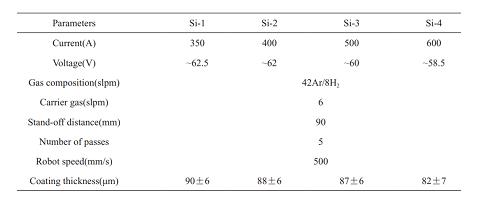

表 1 等離子噴涂制備 Si 粘結層工藝參數
使用精密粗糙度測試儀（ 型號 JB-4C， 上海泰明光學儀器有限公司） 測量了不同工藝制備 Si粘結層的表面粗糙度。制備態 Si 粘結層的相組成分析采用 X 射線衍射儀 (D/max-2400, Rigaku,Japan) 進行分析， 使用 Cu Kα 射線， 2θ 掃描范圍為 10~80°， 掃描速度選擇 20°/min。使用場發射掃描電子顯微鏡 (SUPRA 35, LEO, Oberkochen,Germany)， 以 及 配 套 的 能 譜 儀 (EDAX EDSsystem, Gatan & EDAX & KYC, America)， 觀察樣品表面和截面形貌， 分析涂層的成分。涂層表面經過拋光后使用全自動硬度計 (Q10A+, Qness,Austria)， 選擇載荷 25 g、50 g、100 g、200 g、300 g 和 500 g 測量樣品硬度。參考 HB 5476-91《熱噴涂涂層結合強度試驗方法》 測量不同工藝 Si 粘結層與 SiC 基片的結合強度， 采用電子萬能試驗機（CMT4204， 深圳市新三思材料檢測有限公司） ，使用拉伸夾具對涂層結合強度進行測定， 橫梁位移速度為 2 mm/min。 噴砂預處理是熱噴涂工藝中最常使用的基體表面預處理方法之一， 而表面預處理狀態對于涂層服役性能具有重要的影響。考慮到燒結SiC 陶瓷硬度高， 本工作使用 24 目綠碳化硅砂進行噴砂預處理。圖 2 所示為噴砂預處理后 SiC 基片和制備態 Si 粘結層表面粗糙度。經預處理后，燒結 SiC 基片粗糙度 Ra 為 (3.49±0.45) μm；采用不同噴涂工藝沉積 Si 粘結層后， 隨著噴涂電流的增加， 表面粗糙度 Ra 平均值略微降低。分析其原因?yàn)閲娡侩娏髟龃螅?功率升高， Si 粉顆粒熔融程度提高， 沉積到 SiC 基片的涂層鋪展良好。四組不同噴涂工藝 Si 粘結層粗糙度 Ra 分別為(3.17± 0.23) μm、 (3.15± 0.35) μm、 (3.04± 0.24) μm 和 (3.08±0.26) μm， 后續將對 Si 粘結層的顯微結構、 結合強度和力學性能展開進一步研究。

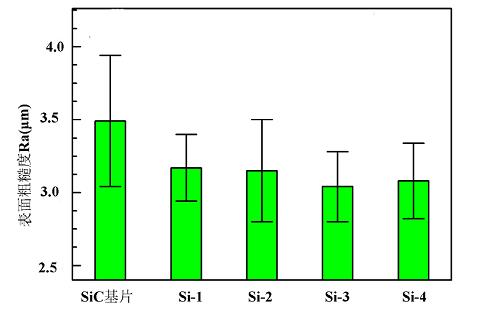

圖 2 SiC 基片與 Si 粘結層表面粗糙度
對四組工藝制備的 Si 粘結層和噴涂硅粉的相組成進行了 XRD 分析， 結果如圖 3 所示。對比涂層和噴涂硅粉圖譜， 可以看出噴涂態涂層與噴涂硅粉的 X 射線衍射峰峰位沒有出現漂移， 相組成相同， 說明在 Si 粘結層制備過程中沒有出現雜質相。

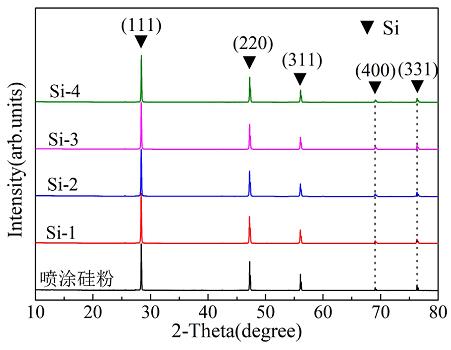

圖 3 硅粉及不同噴涂參數制備 Si 粘結層的 XRD
采用 Metco 4810 粉末在噴涂距離為 90 mm、噴槍移動速率為 500 mm/s、 噴涂電流為 350 A、400 A、 500 A 和 600 A 的條件下制備的 Si 粘結層組織形貌如圖4 所示。四組工藝參數對應的低倍背散射形貌分別為圖4(a)、 圖 4 (c)、 圖 4 (e) 和圖4 (g)， 能夠觀察到涂層表面熔融狀態和顆粒堆積緊密程度。Si-1 和 Si-2 涂層表面中較大顆粒多于Si-3 和 Si-4 涂層， 這是由于隨著噴涂電流的增大，粉末粒子熔融更充分。四組工藝參數對應的高倍二次電子形貌分別為圖 4 (b)、 圖 4 (d)、 圖 4 (f) 和圖4 (h)， 噴涂電流為350 A的Si-1涂層放大形貌（圖4(b)） 表面能觀察到與 Si 粉（ 圖 1 (a)） 類似的規則形狀顆粒， 表明該條件下部分顆粒未熔化充分；更高噴涂電流制備涂層（圖 4 (c)、 (e)、 (g)） 中，粉末粒子熔化充分， 扁平化程度更高。在高倍的二次電子形貌圖 4(b)、 圖 4(d)、 圖 4(f) 和圖 4(h)中顯示了在微米尺度下涂層粗糙的表面狀態， 四組不同工藝的涂層表面都很粗糙， 凹凸不平。涂層放大形貌中均存在納米尺寸的白色顆粒， 隨著噴涂電流增加， 白色的微粒增多。推測該白色顆粒應該是 Si 氧化形成的， 在 300 倍二次電子形貌下，選擇表面比較平坦的區域取 7 個點進行 EDSpoint 分析，僅選擇硅和氧兩種元素進行對比， 繪制了四種工藝涂層表面的氧含量如圖 5 所示。從圖 5 中可以看出， 隨著噴涂電流的增大， 涂層表面含氧量升高， 表面氧化加重。
圖 4 Si 粘結層表面形貌：(a), (b) Si-1；(c), (d) Si-2；(e), (f) Si-3；(g), (h) Si-4

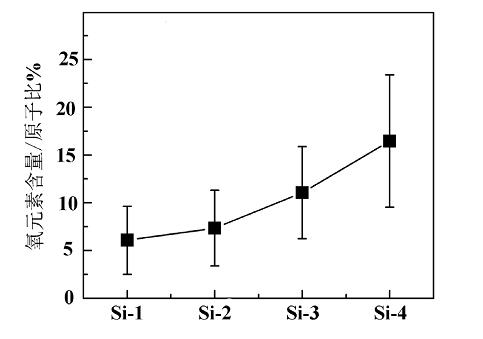

圖 5 Si 粘結層表面含氧量
選擇大氣等離子噴涂不同工藝制備 Si 粘結層的截面形貌進行觀察。Si-2 樣品典型截面形貌如圖 6 所示， Si-2 涂層截面形貌顯示， 涂層結構較為致密， 噴涂粉末熔融的效果很好， 涂層與基片在結合處相互鑲嵌， 并未出現較大的裂紋。進一步采用 Image 軟件統計了不同噴涂電流制備Si-1、 Si-2、 Si-3和Si-4涂層的孔隙率分別為5.78%、4.90%、 3.96% 和 3.84%。隨噴涂電流的增加， Si粒子從等離子射流中獲得的能量增加， 粒子溫度和速度也相應增加。當電流增加到 400 A 時， 粒子不僅速度較高， 熔化狀態良好， 與 SiC 陶瓷基體表面碰撞沉積形成涂層時， 粒子間結合充分，因而孔隙率較低。
圖 6 Si-2 涂層截面形貌的背散射電鏡照片
參照標準 HB 5476-91《熱噴涂涂層結合強度試驗方法》 ， 制作了粘結涂層基體與拉脫端的卡具， 利用電子萬能試驗機測量不同 Si 粘結層的結合強度， 所得數據繪制了 Si 粘結層結合強度柱狀圖， 見圖 7(a)。在結合強度的柱狀圖中可以看出，Si-1 粘結層的平均結合強度約為 12.5 MPa；Si-2涂層的結合強度較高， 其平均結合強度值約為 16MPa， 對應噴涂電流 400 A， 此時隨噴涂電流增大，涂層結合強度降低；單組噴涂參數涂層的結合強度數值變動較大， 其中 Si-3 涂層的結合強度標準偏差達到 8 MPa， 波動較大。在噴涂電流 400 A（噴涂功率 24.7 kW） 時， Si 粘結層結合強度達到最大，可能原因是因?yàn)?Si 粉顆粒的熔融效果較好且沉積到基片后的涂層內應力最小。當噴涂電流 350 A時， Si 粉顆粒可能沒有達到理想熔融效果， 未與基片充分的嵌合， 而當噴涂電流 500 A 和 600A 時， 雖然 Si 粉顆粒熔融效果更好， 但是其涂層的內應力也隨之增大， 使涂層的結合強度降低。對拉伸斷裂后涂層形貌進行觀察， 斷裂發生在 Si粘結層與 SiC 基片之間， 其中典型樣品形貌如圖7(b) 所示。
圖 7 Si 粘結層結合強度實驗結果：(a) 涂層結合強度柱狀圖；(b) 拉脫典型形貌圖片

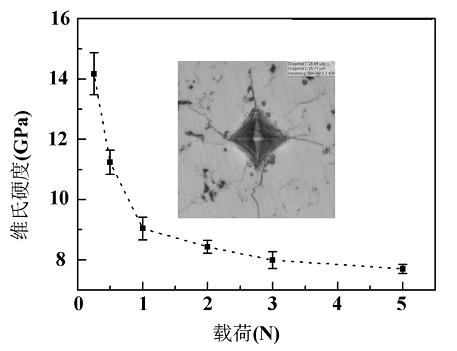

基于前面幾部分對 Si 粘結層涂層相組成、 形貌和結合強度分析， 涂層表面粗糙度、 粉體的熔融情況、 涂層表面的氧含量和孔隙率都隨噴涂電流有規律的變化， 但是 Si-2 組（噴涂電流為 400 A）涂層結合強度高于其他三組工藝。對 Si-2 組的涂層表面進行拋光， 采用全自動硬度計進行硬度測量， 載荷分別為 25 g、 50 g、 100 g、 200 g、 300 g和 500 g， 基于測量的數據繪制了不同載荷下硬度對比圖， 將對應的硬度平均值用虛線連接， 形成
了載荷 - 硬度曲線， 曲線上方的圖片為載荷 300 g維氏硬測試后壓痕形貌， 參見圖 8。圖 8 中， 隨著載荷增大， 對應的涂層硬度值降低， 且硬度值降幅減緩， 在載荷超過 300 g 時， 硬度曲線趨于直線， 約 8 GPa。當載荷小時 (25 g、50 g)，壓頭作用的區域很小， 沒有超出晶界的范圍且區域內孔隙較少， 所測的硬度值較大；當載荷很大時 (300g、 500 g)， 壓頭作用的區域很大， 超過晶界范圍，且區域內孔隙較多， 所測量硬度值較小。進一步我們選擇載荷 100 g 對比不同噴涂工藝對涂層硬度影響。100 g 載荷下， Si-1、 Si-2、 Si-3、 Si-4對應的涂層硬度分別是：(9.6±0.6) GPa、 (9.0±0.4)GPa、 (9.1±0.6) GPa、(9.2±0.5) GPa， 四組工藝的硬度值差異不明顯， 可以得出噴涂電流對涂層硬度影響不太明顯。圖 8 Si-2 粘結層載荷 - 硬度曲線
本文采用大氣等離子噴涂技術在 SiC 陶瓷基片上制備 Si 粘結層，研究噴涂電流對涂層表面粗糙度、相組成和形貌、與基體的結合強度和硬度的影響，主要結論如下：
(1) 噴砂處理的基片表面粗糙度 Ra 平均值為3.5 μm，制備 Si 粘結層后，涂層表面粗糙度比基片略低， 但其平均值均在 3.0 μm 以上；隨著噴涂電流的增加， 涂層表面粗糙度Ra平均值略有降低。
(2) XRD 分析顯示涂層無雜質相；通過顯微形貌觀察，對比了噴涂粉末的熔融狀態、 涂層表面含氧量和截面孔隙率，隨著噴涂電流增大，噴涂粉末熔融越充分、涂層表面氧化越明顯、截面孔隙率越低、涂層越致密。
(3) 熱噴涂涂層結合強度試驗中，Si-2 涂層的結合強度平均值高于其他三組工藝， 其平均結合強度值為 16 MPa。
(4) Si-2 粘結層載荷 - 硬度曲線中，隨著載荷增大，壓頭作用區域變大，硬度值降低，載荷超過 300 g 時，涂層硬度趨于常數值，約 8 GPa；載荷 100 g 時，測量不同噴涂電流制備的涂層的硬度值， 發現噴涂電流對涂層硬度影響不太明顯。
